  4. 軍規接頭-彎接頭

軍規電源接頭系列

軍規接頭-彎接頭

編號

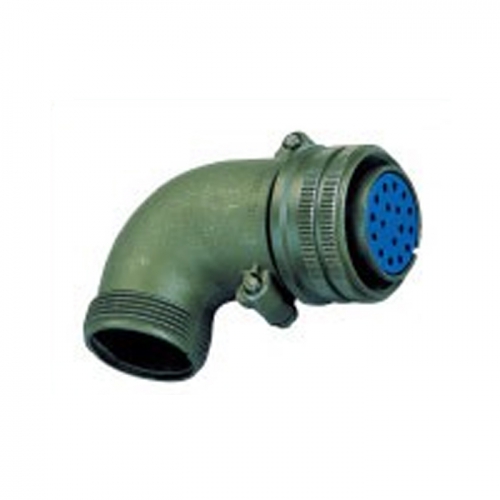

MS-3108A

詳細說明

‧商品說明



‧規格表                                                                                                                                       單位：mm
Shell φA φB φC D F G M N
Size MAX. +0.00
-0.38
(O‧D)		 MIN
(I‧D)		 +0.12 MAX. MAX. Thread-2B Thread-2A
8S 21.43 9.27 6.41 13.49 23.77 44.45 1/2-28 UNEF 1/2-28 UNEF
10S 24.61 11.33 8.21 13.49 25.40 44.45 5/8-24 UNEF 1/2-28 UNEF
10SL 24.61 11.33 8.21 13.49 25.40 46.02 5/8-24 UNEF 5/8-24 UNEF
12S 26.97 14.10 11.43 13.49 26.97 50.80 3/4-20 UNEF 5/8-24 UNEF
12 26.97 14.10 11.43 18.26 26.97 57.15 3/4-20 UNEF 5/8-24 UNEF
14S 29.36 17.15 13.37 13.49 28.57 53.97 7/8-20 UNEF 3/4-20 UNEF
14 29.36 17.15 13.37 18.26 28.57 58.72 7/8-20 UNEF 3/4-20 UNEF
16S 31.75 20.45 16.54 13.49 30.17 60.32 1-20 UNEF 7/8-20 UNEF
16 31.75 20.45 16.54 18.26 30.17 65.07 1-20 UNEF 7/8-20 UNEF
18 34.13 23.62 19.72 18.26 33.32 68.27 1 1/8-18 UNEF 1-20 UNEF
20 37.31 26.67 23.68 18.26 34.92 76.98 1 1/4-18 UNEF 1 3/16-18 UNEF
22 40.48 29.85 26.07 18.26 34.92 76.98 1 3/8-18 UNEF 1 3/16-18 UNEF
24 43.66 33.02 29.24 18.26 39.67 86.51 1 1/2-18 UNEF 1 7/16-18 UNEF
28 50.01 38.61 34.80 18.26 39.67 86.51 1 3/4-18 UNEF 1 7/16-18 UNEF
32 56.36 44.96 41.15 18.26 47.62 95.25 2-18 UNS 1 3/4 UNS
36 62.71 50.29 46.69 18.26 52.37 100.02 2 1/4-16 UN 2-18 UNS
40 69.05 56.64 52.25 18.26 53.97 100.02 2 1/2-16 UN 2 1/14-16 UNS
